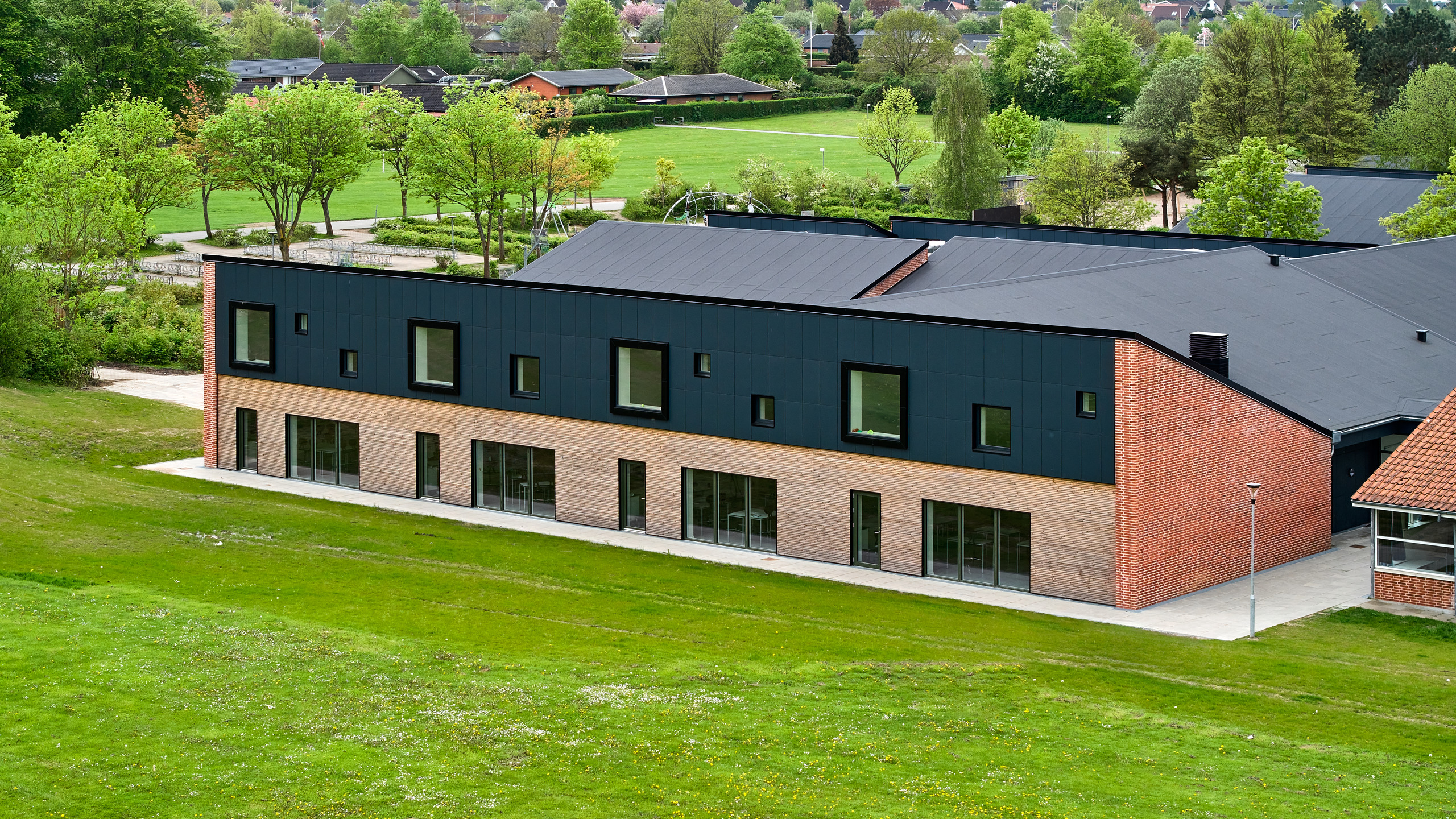

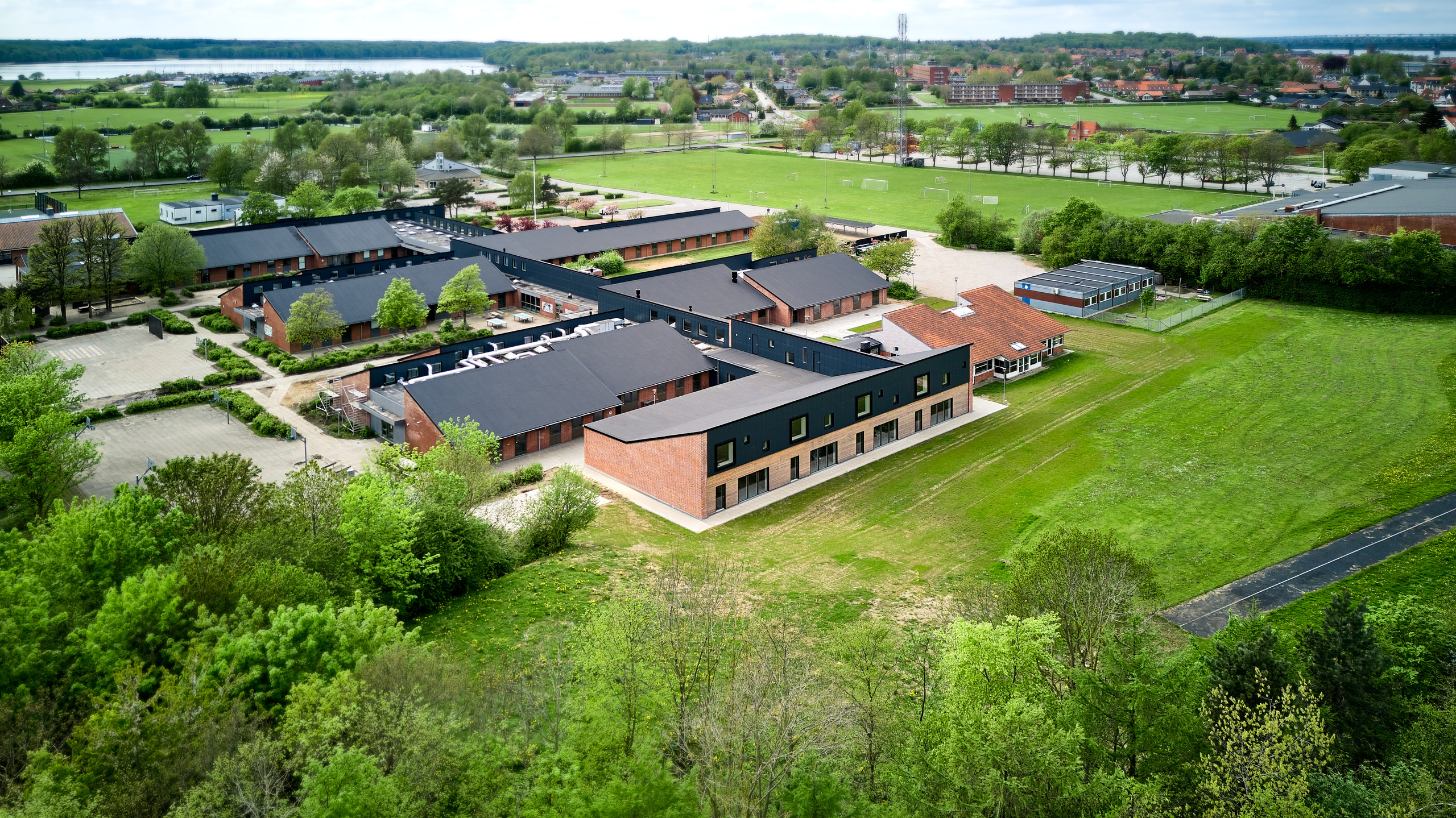

Lillebæltskolen i Middelfart er blevet udvidet med en tilbygning, som huser de ældste klassetrin og større forsamlinger. Bygningen er arkitektonisk tilpasset de eksisterende strukturer og koblet sammen med dem via en glasgang. Konstruktionen består af bærende træelementer, med stålbjælker til at støtte taget og etagedæk, hvor det var nødvendigt.

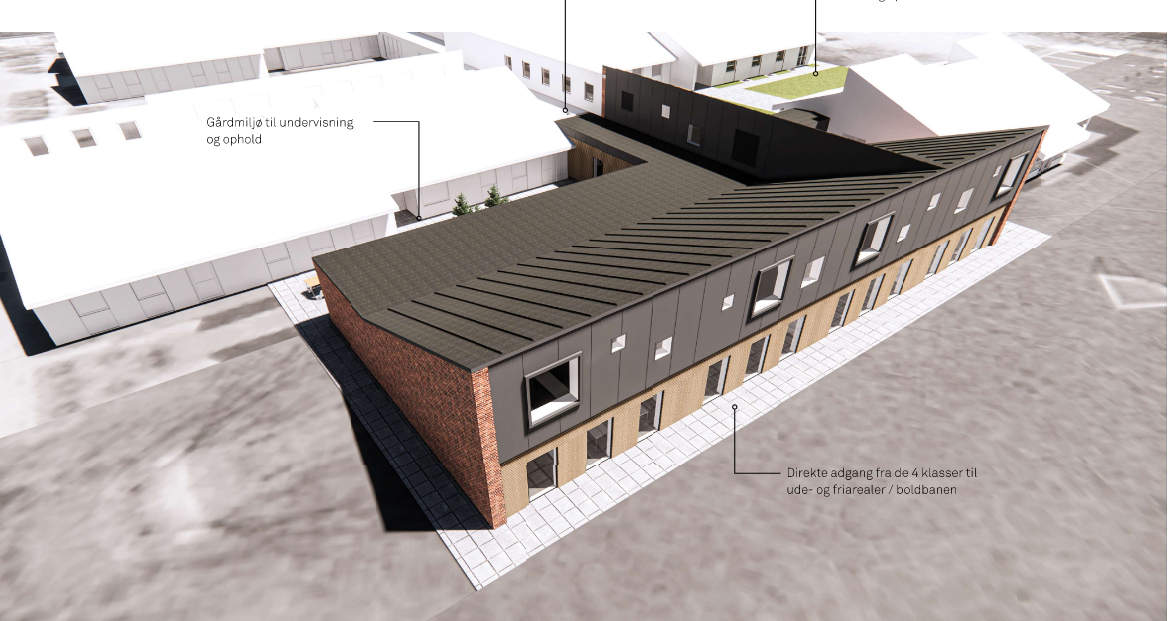

(Illustrationer: AI Arkitekter & Ingeniører)
Projekt
Entrepriseform
Storentrepriser
Status
Udført
Årstal
Adresse
Skippervej 1, 5500 Middelfart
Bygherre
Middelfart Kommune
Arkitekt
AI Arkitekter & Ingeniører (totalrådgiver)
Areal
600 m²
Team
Benjamin Groth Frederiksen, Malte Hessellund Sørensen, Christian Degn & Lars Olesen
Elementer
Ydervæggge: Præfabrikerede træelementer med hhv. skalmur og trælister/eternitplader
Bærende konstruktion: Præfabrikerede indervægge-, etagedæk- og tagelementer i træ.
Fundament: Pladsstøbte fundamenter og terrændæk.
Bygningen

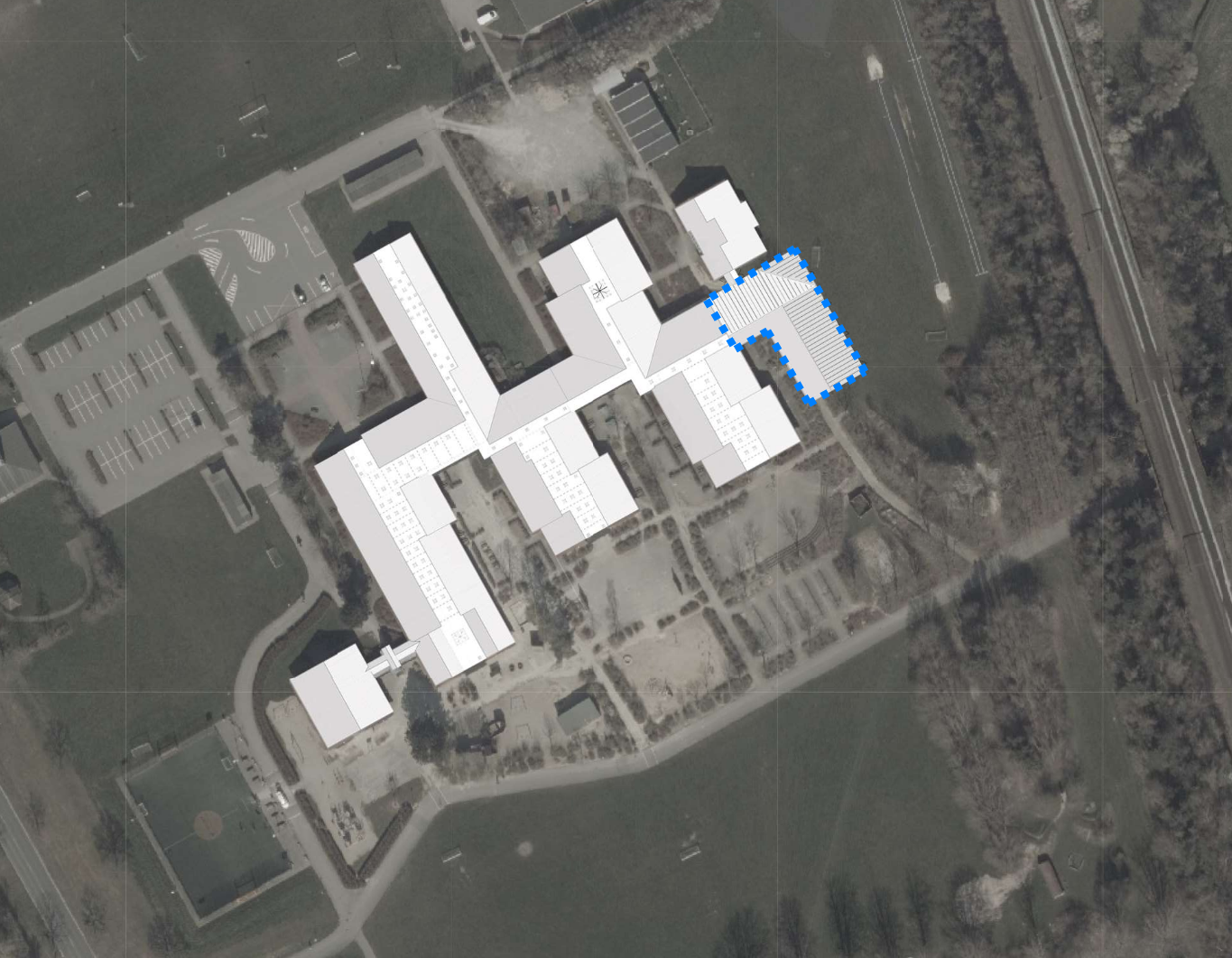

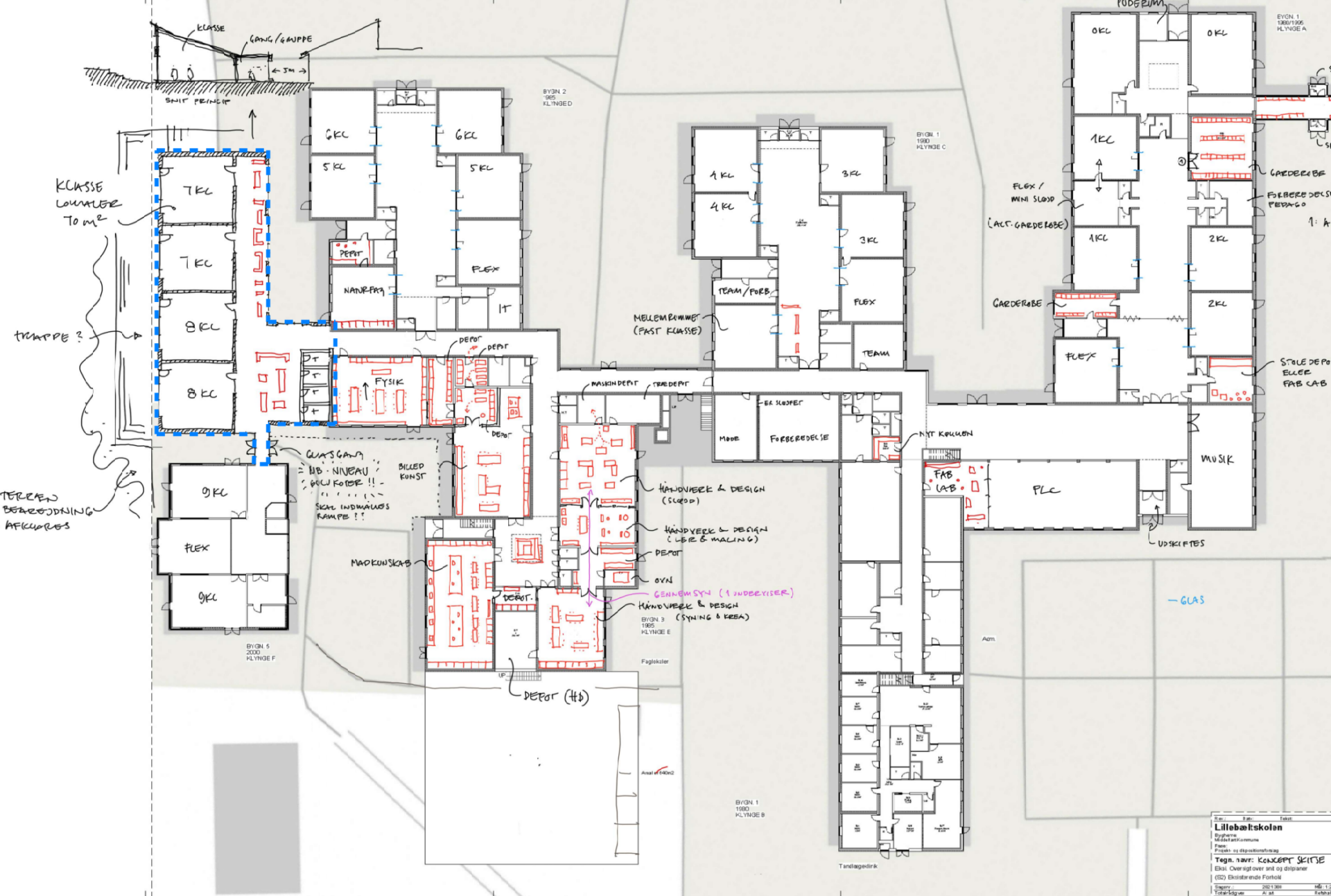

Lillebæltskolen i Middelfart ønskede bygherre at udvide skolen med en ny tilbygning, som skal rumme de højeste klassetrin, samt agere rum for større forsamlinger. Bygningen er opført med blik på eksisterende bygværks arkitektur, hvor taghældning og ydre udformning er valgt således, at bygværket spiller sammen med eksisterende bygninger. Tilbygningen er desuden koblet sammen med eksisterende bygninger ved dels en glasgang og dels ved at den er bygget op af eksisterende.
Huset er opført af bærende træelementer både anvendt som indvendige vægge og facadevægge. Der er udført et let dæk i noget af bygningen for at danne plads til ventilationsanlæg. Tagkonstruktionen er ligeledes udført af præfabrikerede tagelementer med et flad på 15°. Grundet bygningens geometri er var det nødvendigt at anvende stålbjælker og søjler til at bære tag, etagedæk m.m., hvor der ikke er underliggende træelementer. I den forbindelse blev angivne stålsamling projekteret. Pga. bygningens højde over terræn, samt ønske om forsamlinger over 150 personer, er bygværket henført til høj konsekvens-klasse, CC3 og ligeledes høj konstruktionsklasse, KK3.
Vores rolle
Brav har bistået med rådgivning inden for bærende konstruktioner, fra projektforslag til udbudsprojekt og opfølgning, samt certificering af konstruktionsprojektet.

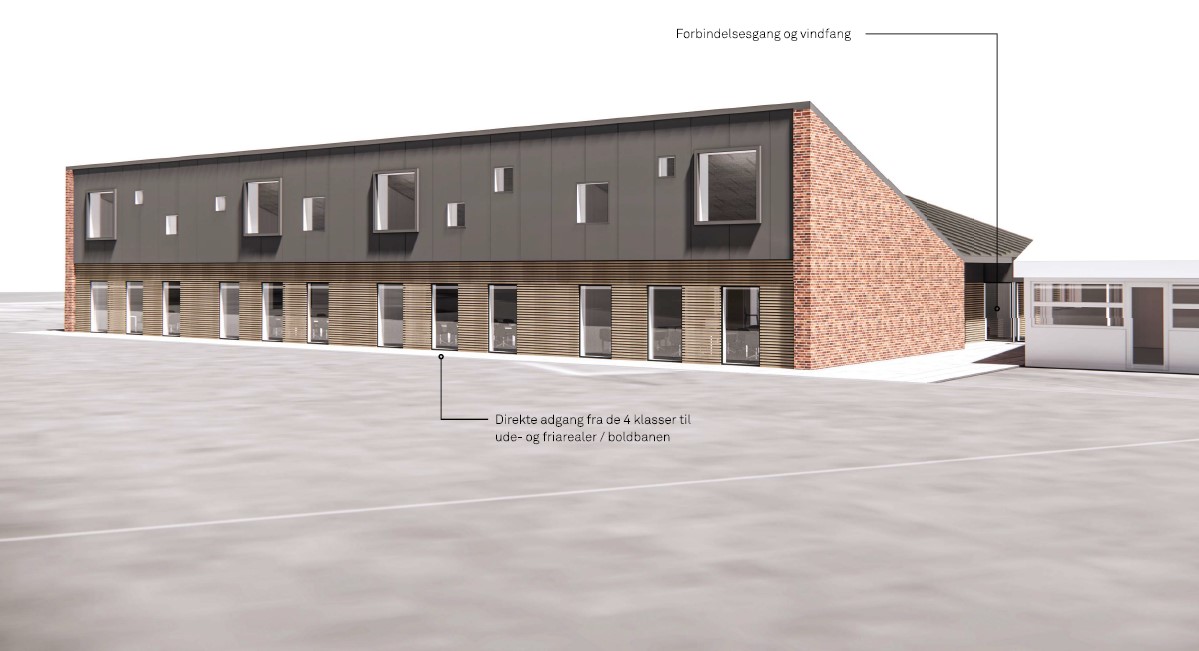

(Illustration: AI Arkitekter & Ingeniører)
