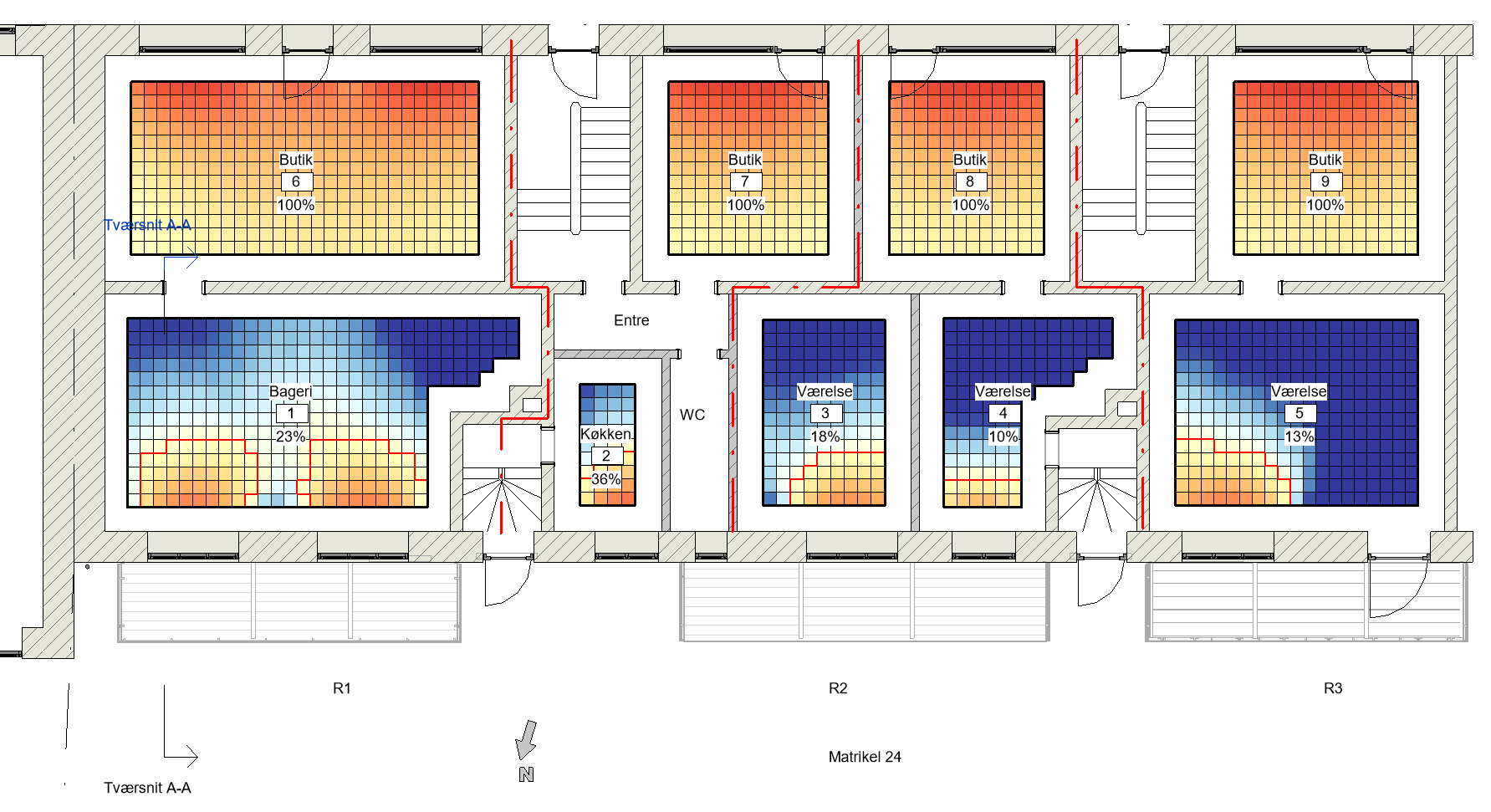

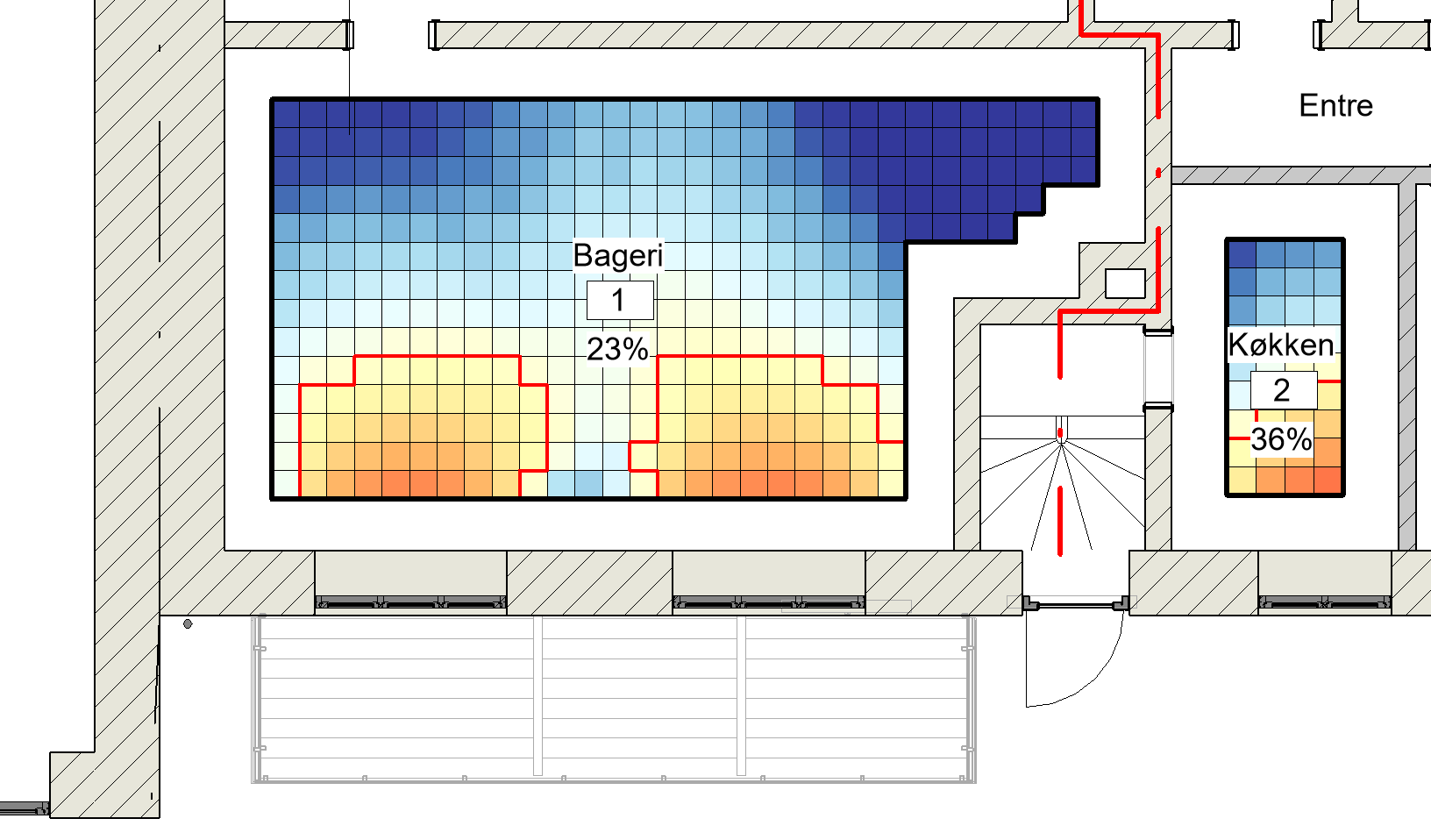

Værktøjet til beregning af dagslys er blevet udviklet med henblik på let at kunne lave dagslysberegninger på modeller i Revit. Metoden følger standarden DS/EN 17037:2018 for at kunne leve op til de krav der er beskrevet i Bygningsregelementet.
(Illustrationer: BRAV Rådgivende Ingeniører)
Projekt
Type
Beregningsværktøj
Status
I brug
Årstal
Programmer
Autodesk Revit, Rhino.Inside.Revit, Grasshopper, Ladybug Tools
Samarbejdspartner
Altan.dk
Team
Bæredygtighed i fokus
I takt med stigende fokus på bæredygtighed i byggesektoren i Danmark, er efterspørgslen på værktøjer, som arkitekter og ingeniører kan bruge i designprocessen også vokset.
I Brav ønsker vi at være en del af denne bæredygtige udvikling, så vi sammen kan designe, udvikle og bygge mere bæredygtigt i fremtiden.
Visuel kvalitet, herunder dagslys, udgør 18,75% af kriteriegruppen Sundhed, Komfort og Tilfredshed i en DGNB certificering. Derudover er kravene for visuel komfort blevet skærpet i Bygningsreglementet. Dagslysberegninger er derfor selvsagt blevet en nødvendighed i ethvert moderne byggeri.
Et integreret værktøj
Dagslysberegningsværktøjer har historisk set været enten upræcise overslag eller komplicerede simuleringer. Vi kan ikke længere acceptere upræcise overslagsberegninger og komplicerede simuleringer er for dyre og tidskrævende.
Vi ser derfor et behov for et integreret værktøj, som kan anvendes af arkitekter og ingeniører undervejs i en tidlig designproces, for at give brugeren mulighed for at evaluere på dagslysforholdende løbende.
Det bedste fra flere verdener
Dagslysberegningsværktøjet er udviklet til at opfylde gældende krav og vejledninger angivet i Bygningsreglementet og følger desuden standarden for Dagslys i bygninger DS/EN 17037:2018.

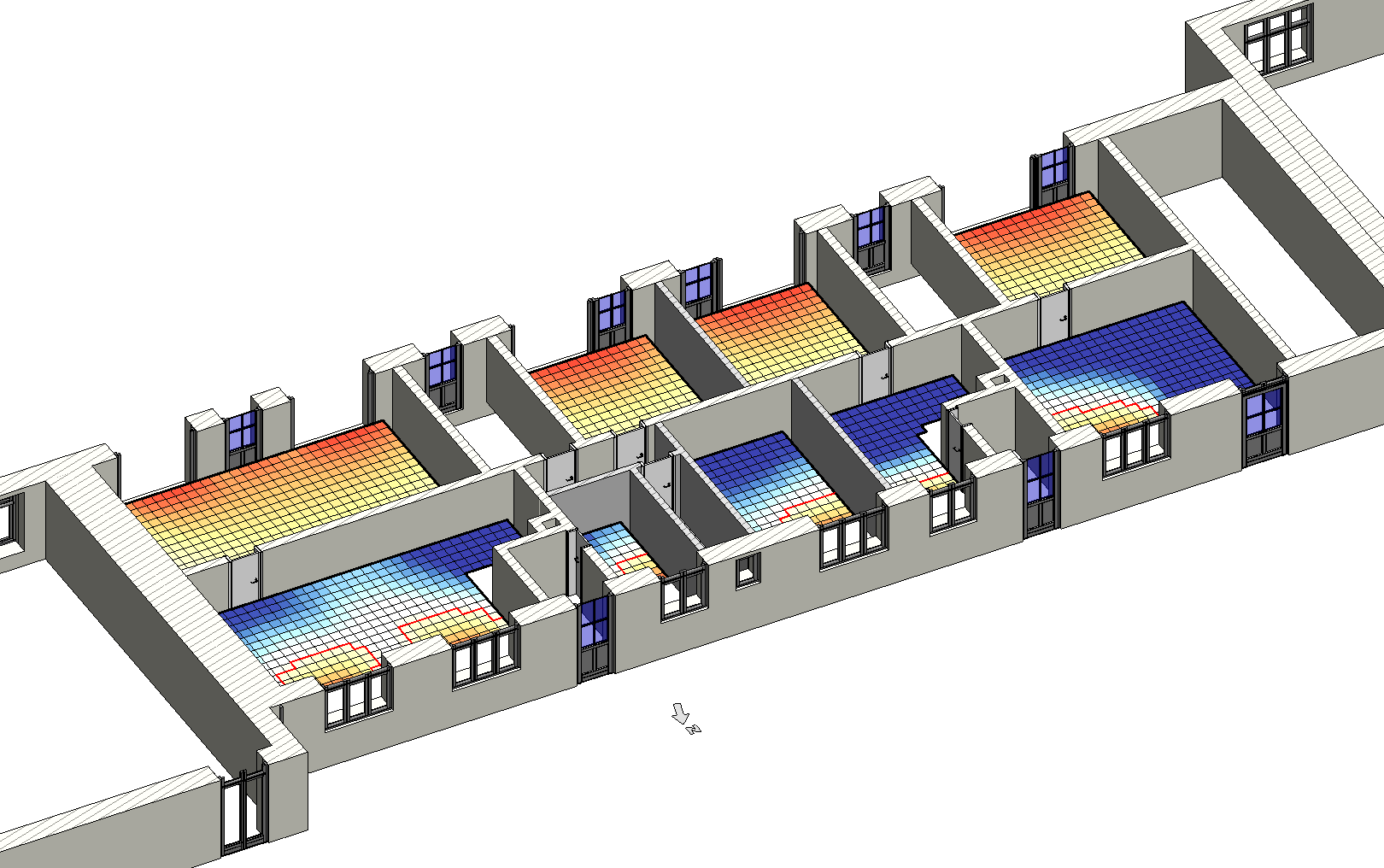

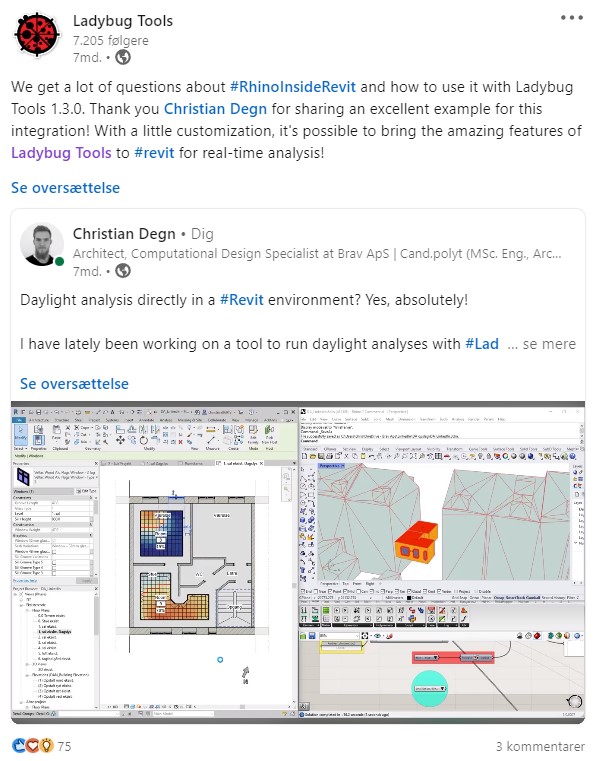

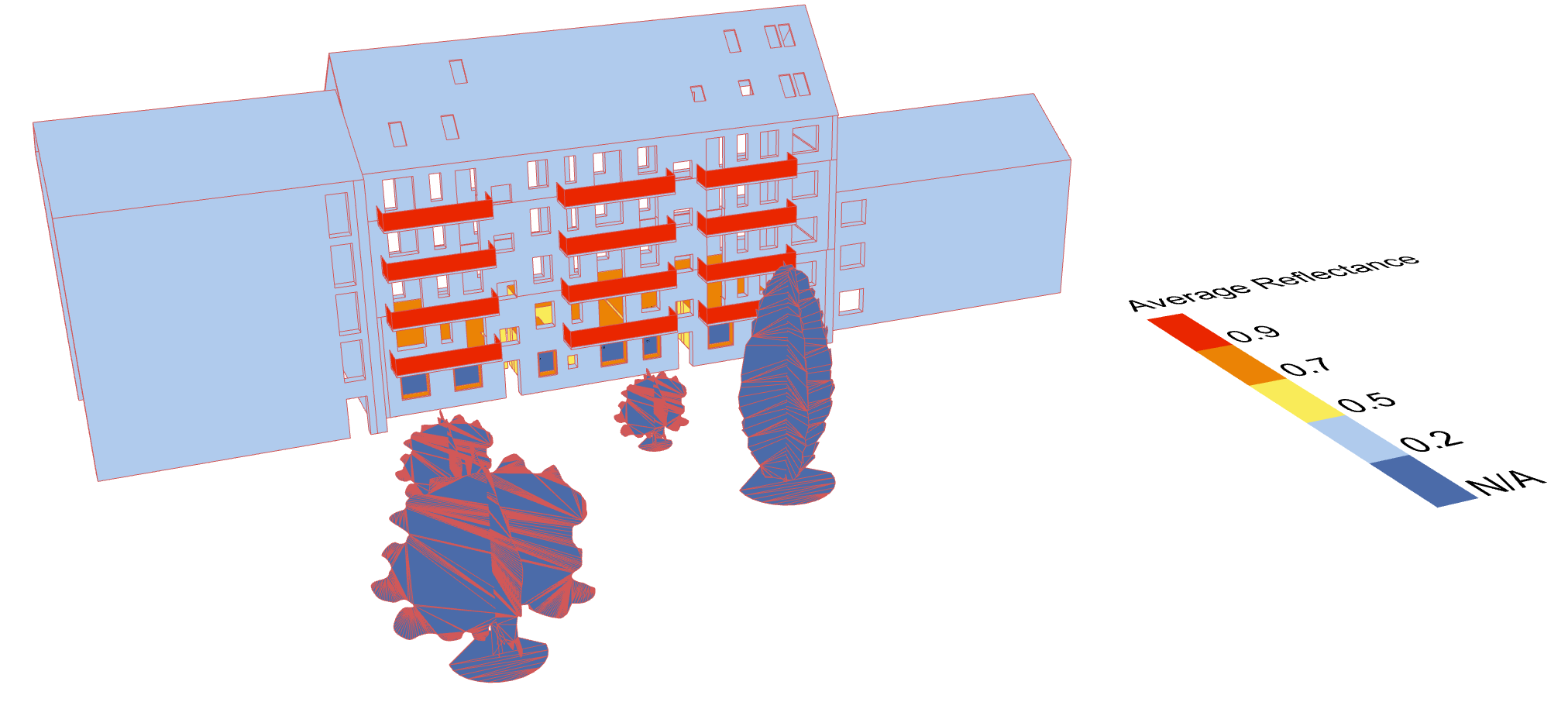

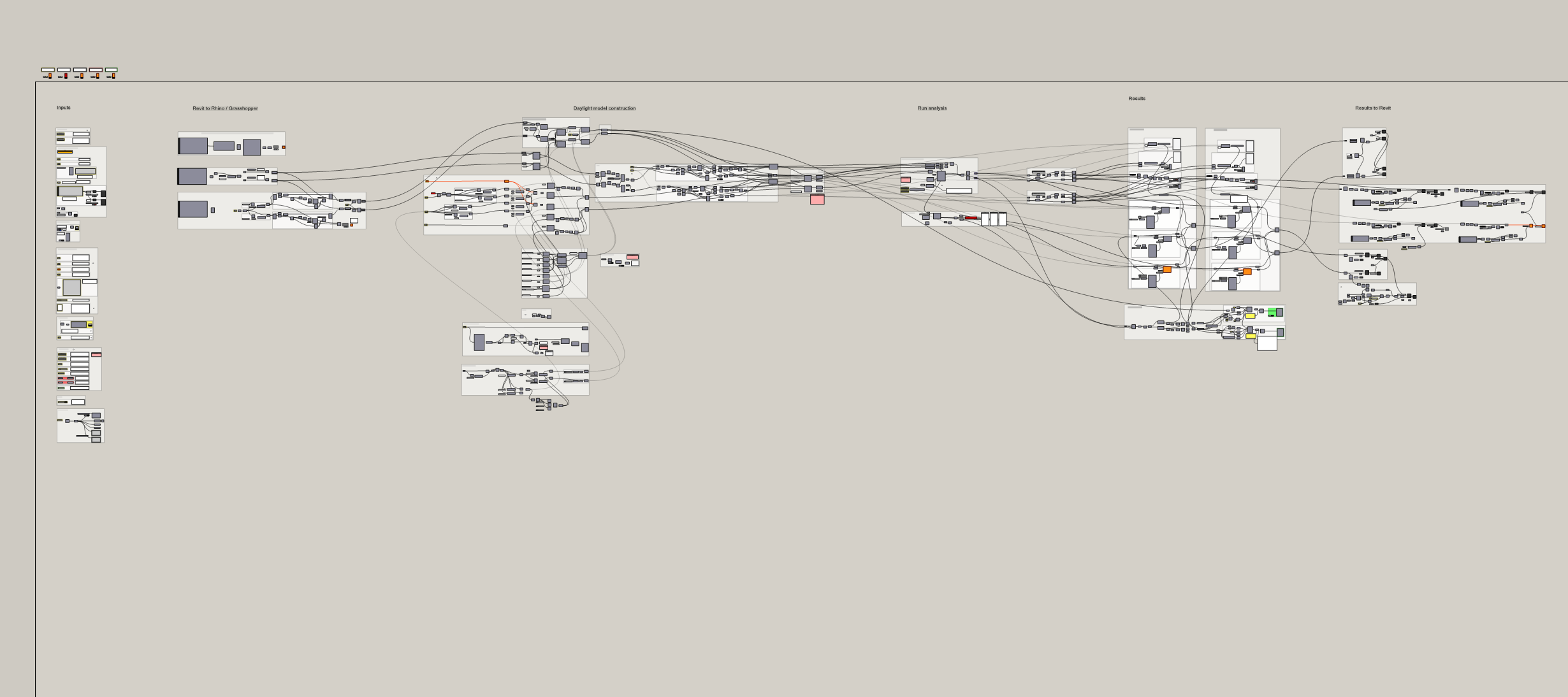

Værktøjet er udviklet i Grasshopper med Ladybug Tools, som anvender dagslysmetrikker og analyseopskrifter fra Radiance og DAYSIM. Ved brug af Rhino.Inside.Revit kan dagslysanalyserne udføres direkte i en Revit-model, hvor nødvendig geometri automatisk eksporteres til dagslysberegneren.
Resultatet er et dynamisk værktøj, hvor brugeren løbende kan evaluere på aktuelle dagslysforhold og dermed ændre på vinduer, solafskærmning, mm. tidligt i en designproces.
